合批机制
面试题
- UGUI 合批条件是什么？
四级排序：UGUI对元素按以下优先级排序：
- 深度（Depth）：优先级最高。
- 材质ID（Material ID）：相同材质才能合批。
- 纹理ID（Texture ID）：相同纹理（或图集区块）才能合批。
- Hierarchy顺序：深度、材质、纹理均相同时，按层级顺序绘制。
合批触发：相邻元素需满足材质相同、纹理相同、深度连续，否则合批中断
静态合批：对静止UI自动合并网格，生成BatchedMesh（需满足上述条件）。
动态合批：运行时合并顶点数较少（通常<300）的网格，但要求顶点属性格式一致
- UGUI 深度规则？
- 若元素与其他元素无重叠，深度为
0。 - 若元素与下层元素重叠且材质/纹理相同，则继承相同深度。
- 若元素与下层元素重叠但材质/纹理不同，则深度为下层元素深度
+1。 - 若元素与多个下层元素重叠，取最大深度值
+1
- 打断合批的条件？
材质与纹理差异
- 材质实例必须完全相同（包括属性值），动态修改材质属性（如
Graphic.color）会创建新实例，中断合批。 - 不同纹理或非同一图集的元素无法合批（例：两个技能图标分属不同图集）。
层级与遮挡
- 深度不连续：若两个相同材质/纹理的元素之间插入其他元素（如按钮打断多个Image），合批中断。
- 重叠判定：合批依赖实际网格重叠（非RectTransform矩形框）。例如文本与Image重叠但网格未重叠时仍可合批。
特殊组件打断
-
Mask组件
-
强制生成子Canvas，导致合批中断。
-
自身增加2个Draw Call（模板缓冲写入与清除）。
-
RectMask2D
-
不会中断合批，但裁剪区域外的元素不绘制。
-
性能优于Mask，但子元素需满足合批条件。
-
Canvas Group
-
修改透明度或交互状态可能触发重建，间接中断合批。
渲染队列差异
- 若UI元素使用不同的渲染队列（如自定义Shader设置
RenderQueue=3100），即使材质相同也会中断合批
- UGUI 合批流程？
合批机制
UGUI的合批机制是Unity优化UI渲染性能的核心技术，通过合并相同材质的UI元素减少Draw Call。
合批核心流程

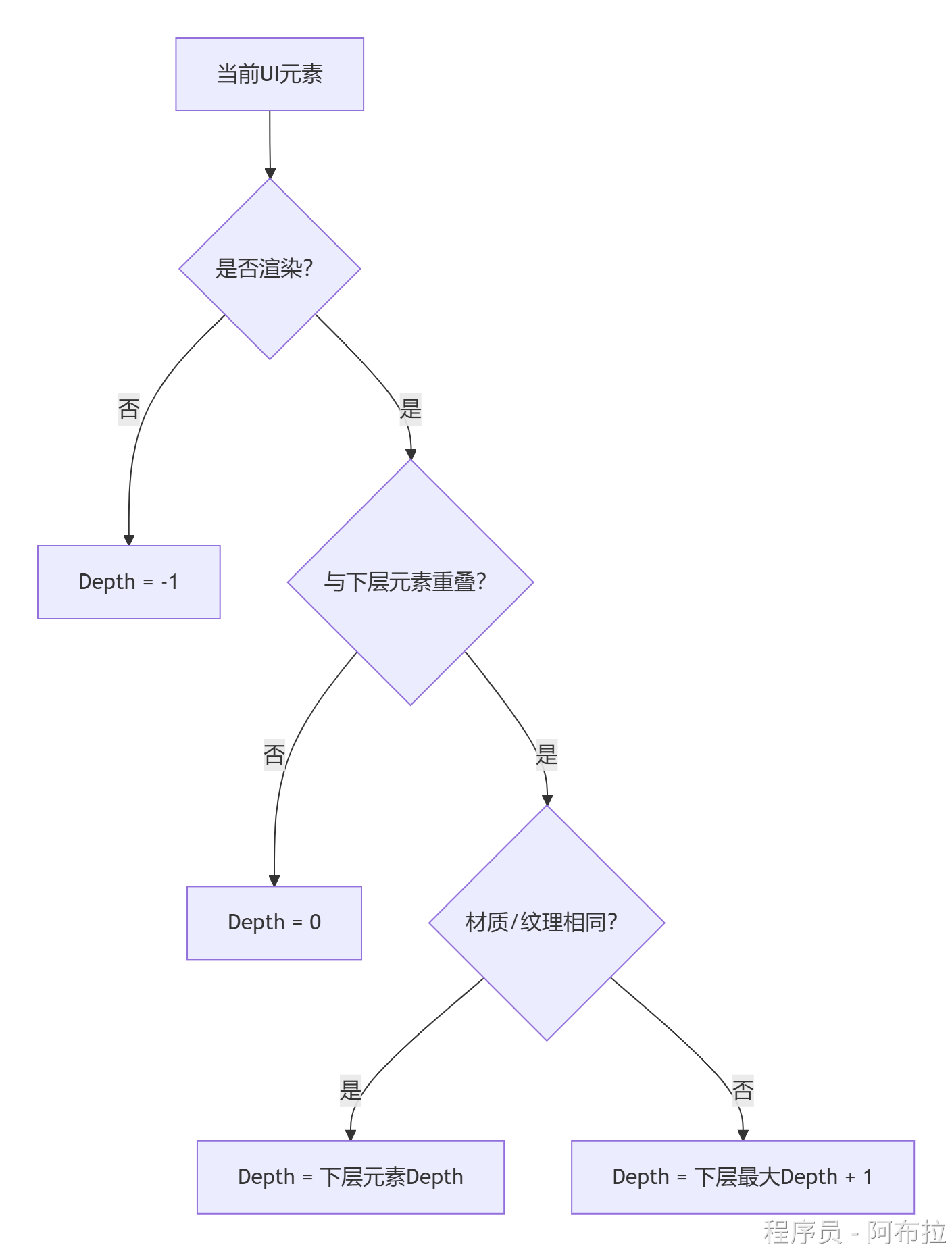

1. 深度计算（Depth Calculation）
- 目标：确定UI元素的渲染层级，解决重叠导致的合批中断问题。
- 计算规则（按Hierarchy从上到下遍历）：
-
关键点：
-
重叠判定：指实际渲染网格重叠（非RectTransform矩形框）。
-
多层重叠：取所有重叠元素中的最大Depth+1（如图中红色Image的Depth=2）。

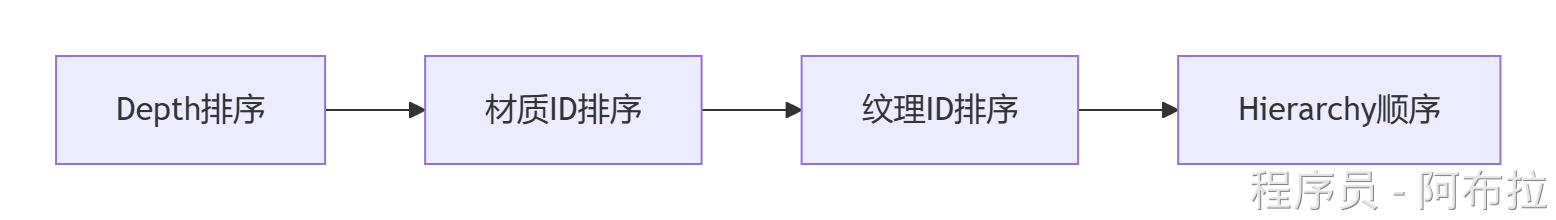

2. 多级排序（四级排序规则）
排序优先级从高到低：
- Depth值（低→高）
- 材质ID（相同材质优先）
- 纹理ID（相同纹理优先）
- Hierarchy顺序（从上到下）
输出结果：生成有序列表（如[ImgA, TextB, ImgC]）。
3. 合批执行
-
条件：相邻元素需满足：
-
相邻元素需满足：
-
相同材质与纹理
-
未被特殊组件（如Mask）打断。
-
合并方式： 将相邻且材质/纹理相同的元素网格合并，提交一次Draw Call。 中断示例：若
ImgA和ImgC之间插入不同材质的TextB，则ImgA与ImgC无法合批。
合批限制条件（关键中断原因）**
1. 材质与纹理不一致
- 材质实例不同（如动态修改
Image.color会创建新材质）。 - 纹理非同一图集（如技能图标分属不同图集）。 优化：将功能相关UI打入同一图集（≤1024×1024）。
2. 层级与遮挡问题
- 深度不连续 相同材质元素被不同Depth的元素隔开（如图中白色Image与蓝色Image被Text隔断）。
- 实际网格重叠 即使RectTransform不重叠，但文本网格覆盖Image也会影响Depth计算。
3. 特殊组件强制中断
| 组件 | 影响 | 优化方案 |
|---|---|---|
| Mask | 生成新材质，增加2个Draw Call（模板缓冲写入/清除）。 | 用RectMask2D替代 |
| RectMask2D | 不中断合批，但裁剪区域外不渲染。 | 优先使用 |
| CanvasGroup | 修改透明度触发重建，间接导致合批中断。 | 避免高频修改 |
4. 其他中断因素
- Z轴偏移：UI的Z值≠0时无法合批。
- 旋转/缩放：使UI脱离渲染平面，中断合批。
- 动态修改属性：如改变Text内容、Image颜色触发重建（Rebuild）。
合批成功与失败案例

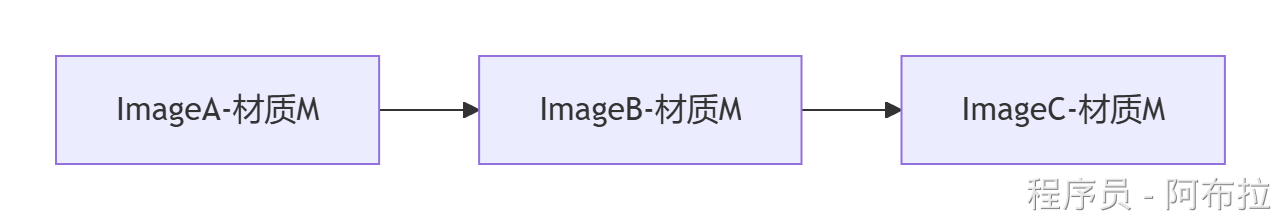

案例1：成功合批
- 结果：合并为1个Draw Call（材质相同且连续）。

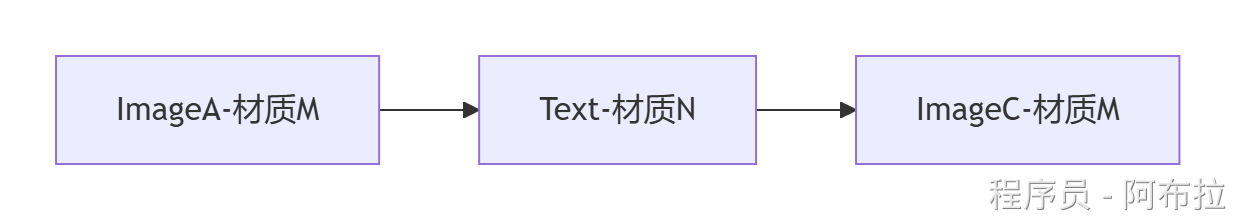

案例2：合批中断
- 结果：拆分为2个Draw Call（
ImageA与ImageC被Text隔断）。

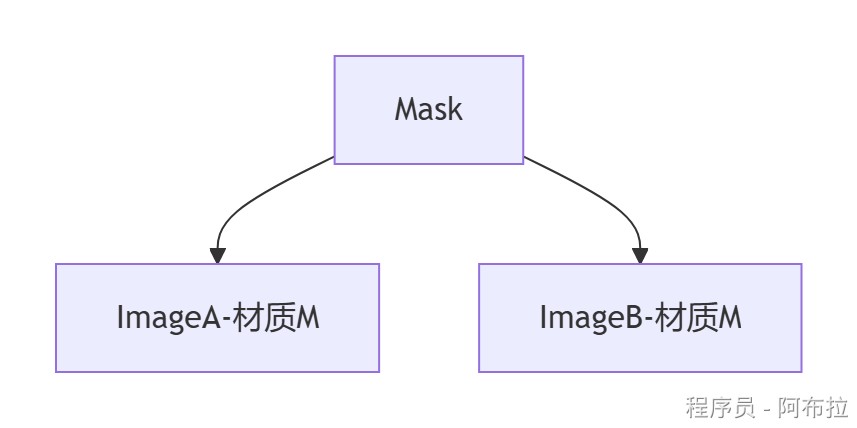

案例3：Mask导致的合批中断
-
结果：
-
ImageA和ImageB可合批（同材质且在Mask内）。 -
但Mask自身新增2个Draw Call。
优化总结
- 图集管理：将同一功能UI打入同一图集，避免纹理差异。
- 层级调整：相同材质元素在Hierarchy中连续排列，避免穿插。
- 替换Mask：用
RectMask2D替代Mask，减少Draw Call。 - 动静分离：高频更新UI（如倒计时）放入独立Canvas，限制重建范围。
- 避免Z轴偏移：所有UI的Z值保持为0。
