Toggle

1. Rect Transform

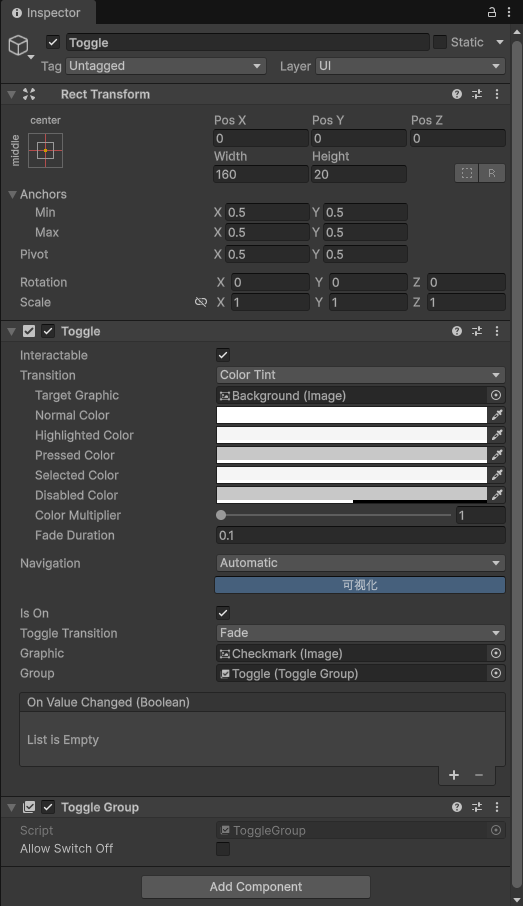

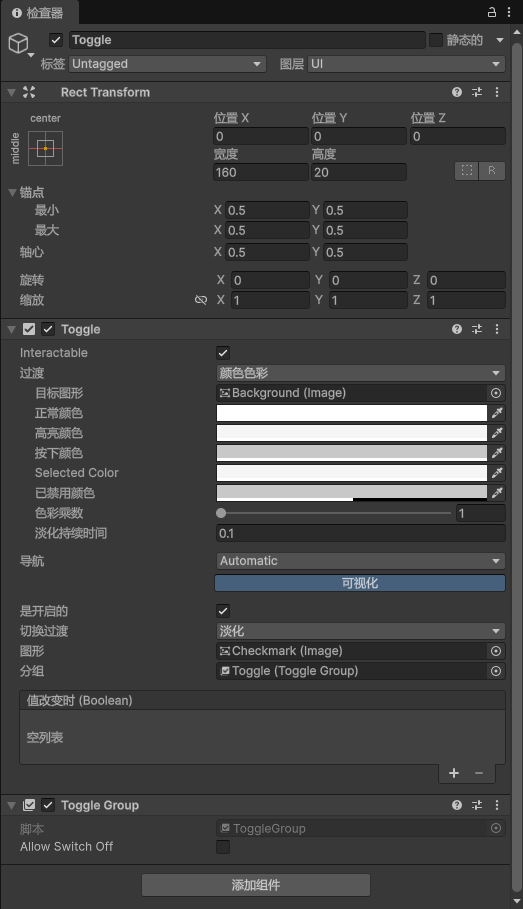

截图中：

• 锚点：center / middle
• Position：0, 0, 0
• Width：160
• Height：20
• Pivot：0.5, 0.5
• Scale：1, 1, 1

说明这个 Toggle 位于父级中心，尺寸为 160 × 20。

Rect Transform 决定：

• Toggle 的位置
• Toggle 的点击区域
• Toggle 的宽高
• Toggle 的旋转和缩放

2. Interactable

截图中 Interactable 已勾选。

• 开启：Toggle 可以点击。
• 关闭：Toggle 不接受输入，并使用 Disabled Color 显示。

如果 Toggle 点击没有反应，首先检查：

Interactable 是否开启

3. Transition

截图当前为：

Color Tint

它会根据 Toggle 当前状态改变目标图形的颜色。

Color Tint

主要状态包括：

• Normal Color：正常状态。
• Highlighted Color：鼠标悬停或获得焦点。
• Pressed Color：鼠标按下或触摸按下。
• Selected Color：被键盘或手柄导航选中。
• Disabled Color：不可交互状态。
• Color Multiplier：颜色强度。
• Fade Duration：颜色过渡时间，截图中为 0.1 秒。

截图中的：

Target Graphic = Background (Image)

表示这些颜色会应用到 Background 这个 Image 上。

Transition 下拉选项

• None：没有状态变化。
• Color Tint：使用颜色变化。
• Sprite Swap：不同状态替换不同 Sprite。
• Animation：使用 Animator 制作状态动画。

Animation 模式需要：

• Animator 组件
• Animator Controller
• Normal、Highlighted、Pressed、Disabled 等动画触发器

4. Toggle Transition

截图中为：

Fade

它控制勾选图标的出现方式：

• None：勾选图标立即出现或消失。
• Fade：勾选图标淡入或淡出。

5. Is On

截图中 Is On 已勾选，表示 Toggle 初始状态为打开。

toggle.isOn = true;
toggle.isOn = false;

读取当前状态：

bool currentState = toggle.isOn;

常见用途：

• 音乐开关
• 音效开关
• 自动播放开关
• 难度选项
• 画质选项
• 游戏设置

6. Graphic

截图中：

Graphic = Checkmark (Image)

表示这个 Image 是勾选图标。

Toggle 的工作逻辑可以理解为：

Is On = true  → 显示 Checkmark
Is On = false → 隐藏 Checkmark

如果 Toggle 状态确实发生变化，但画面上没有勾选图标，检查：

• Graphic 是否引用了 Checkmark。
• Checkmark 对象是否被禁用。
• Checkmark 的颜色 Alpha 是否为 0。
• Checkmark 是否被父级 Mask 裁剪。

7. Group

截图中的：

Group = Toggle (Toggle Group)

表示这个 Toggle 属于一个 Toggle Group。

Toggle Group 可以让多个 Toggle 互相排斥，常用于制作单选效果。

例如：

难度选择：
○ 简单
● 普通
○ 困难

同一个 Toggle Group 中，通常只能有一个 Toggle 处于 On 状态。

8. Toggle Group

截图下方的 Toggle Group 组件中：

Allow Switch Off = Off

含义是：

• 当前选中的 Toggle 不能再次点击关闭。
• 组中始终至少有一个 Toggle 为 On。

如果打开 Allow Switch Off：

• 再次点击当前 Toggle，可以将它关闭。
• 组中允许所有 Toggle 都为 Off。

适用场景：

• 角色选择
• 游戏难度选择
• 画质选择
• 语言选择
• 标签页切换
• 单选菜单

需要注意：场景开始时如果多个 Toggle 都是 On，Toggle Group 不一定会自动立即修正，最好手动保证初始状态只有一个开启。Unity Toggle Group 手册

9. Navigation

截图中：

Navigation = Automatic

表示 Unity 会自动寻找相邻的 UI 控件，用键盘方向键、手柄方向键或 D-pad 切换焦点。

常见选项：

• None：关闭键盘和手柄导航。
• Horizontal：只允许左右移动。
• Vertical：只允许上下移动。
• Automatic：自动寻找邻近控件。
• Explicit：手动指定上下左右的目标。
• Visualize：在 Scene 窗口中显示导航连线。

键盘、手柄菜单建议使用 Automatic 或 Explicit。Unity Navigation 手册

10. On Value Changed

截图中：

On Value Changed (Boolean)
空列表

表示 Toggle 状态改变时，目前还没有绑定任何事件。

点击右下角的 +，可以绑定一个脚本方法。

方法必须接收一个 bool 参数：

using UnityEngine;

public class ToggleDemo : MonoBehaviour
{
    public void OnMusicChanged(bool enabled)
    {
        Debug.Log("音乐开关状态：" + enabled);

        if (enabled)
        {
            Debug.Log("播放音乐");
        }
        else
        {
            Debug.Log("关闭音乐");
        }
    }
}

在 Inspector 中绑定方法后：

Toggle 状态改变
        ↓
On Value Changed
        ↓
OnMusicChanged(bool)

Toggle 会自动把当前状态传递给方法。Unity Toggle 手册

11. 常见问题

Toggle 不能点击：

• 检查 Interactable。
• 检查 Canvas 是否有 Graphic Raycaster。
• 检查场景是否有 EventSystem。
• 检查前面是否有其他 UI 遮挡。

Toggle 没有勾选图标：

• 检查 Graphic 是否引用 Checkmark。
• 检查 Checkmark 是否激活。
• 检查 Checkmark 的 Image 颜色和 Alpha。
• 检查是否被 Mask 裁剪。

多个 Toggle 同时打开：

• 检查它们是否引用同一个 Toggle Group。
• 检查初始 Is On 设置。
• 检查是否在脚本中反复设置状态。

Toggle 无法取消：

• 这是因为 Toggle Group > Allow Switch Off 没有开启。
• 单选菜单通常保持关闭。
• 普通设置开关可以开启。

一句话记忆：

Toggle 管一个布尔值，Graphic 管勾选图，Transition 管状态反馈，Toggle Group 管互斥，On Value Changed 管脚本逻辑。
