Canvas

Canvas 是什么

Canvas 是 Unity UI 的根画布。 按钮、图片、文字、血条、菜单、背包界面等 UI 元素，通常都要放在 Canvas 下面。

结构可以理解为：

Canvas GameObject
├── Rect Transform      控制 UI 区域的位置、大小、锚点
├── Canvas              控制 UI 如何渲染到屏幕或场景
├── Canvas Scaler       控制 UI 如何适配不同分辨率
└── Graphic Raycaster   控制 UI 能不能被鼠标/触摸点到

对象头部

Inspector 最上面这一块表示 Canvas 本身是一个 GameObject。

• 勾选框：启用或禁用整个 Canvas 对象。
• Name：对象名称，截图里是 Canvas。
• Tag：标签，用于查找或分类。
• Layer：图里是 UI，方便相机、射线或代码按层过滤。

Rect Transform

Rect Transform 是 UI 专用的 Transform。 普通物体主要用 Transform，UI 元素主要用 Rect Transform。

它控制：

• Position：UI 矩形中心位置。
• Width / Height：UI 区域宽高。
• Anchor Min / Max：锚点，决定 UI 跟随父级哪一部分。
• Pivot：中心点，影响旋转、缩放和定位。
• Rotation / Scale：旋转和缩放。

你截图里类似：

Width = 1080
Height = 1920
Position X = 540
Position Y = 960

可以理解为：这是一个 1080 x 1920 的竖屏 UI 区域，中心点在 (540, 960)。

Some values driven by Canvas 的意思是： 根 Canvas 的部分位置和大小由 Canvas 自动控制，不建议像普通物体那样随便改。

Canvas 组件

Canvas 组件决定 UI 怎么被渲染。

Render Mode 有三种：

Screen Space - Overlay
Screen Space - Camera
World Space

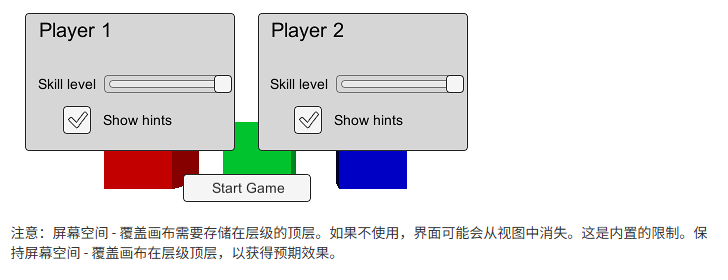

Screen Space - Overlay

UI 直接覆盖在屏幕最上层，不需要摄像机。适合普通 HUD、菜单、按钮、背包界面。

在此模式下，画布被缩放以适应屏幕，然后直接渲染，无需参照场景或摄像机（即使场景中没有摄像机，UI也会被渲染）。如果屏幕尺寸或分辨率被更改，界面会自动重新调整比例以适应。UI会覆盖在其他图形上，比如摄像机视角。

Screen Space - Camera

UI 由指定相机渲染。会多出 Render Camera 和 Plane Distance。适合需要相机效果、排序或和场景深度配合的 UI。

在此模式下，画布被渲染成仿佛绘制在距离某摄像机前方的平面物体上。界面的屏幕大小不会随距离变化，因为它总是被重新缩放以完全符合摄像机视锥。如果屏幕尺寸、分辨率或摄像机视锥发生变化，界面会自动重新缩放以适应。场景中任何靠近摄像机而非UI平面的3D物体都会被渲染在UI前面，而平面后方的物体会被遮挡。

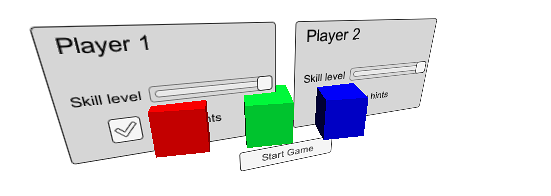

World Space

UI 像 3D 物体一样放在场景中。适合头顶血条、NPC 对话框、3D 面板、场景中的操作屏幕。

这个模式会把界面渲染成像场景中的平面对象。但与屏幕空间——摄像机模式不同，飞机不必面向摄像机，可以根据你的喜好调整方向。画布的大小可以通过其矩形变换（Rect Transform）设置，但屏幕上的大小取决于摄像机的视角和距离。其他场景对象可以穿过画布的后方、穿过或前方。

Canvas 里其他常见字段：

• Pixel Perfect：让 UI 尽量对齐像素网格，像素风 UI 可能更清晰，新手默认关闭即可。
• Sort Order：多个 Canvas 的显示顺序，数字越大越晚渲染，越盖在上面。
• Target Display：显示到哪个屏幕。你截图是 Display 2，普通单屏游戏一般用 Display 1。
• Additional Shader Channels：给特殊 UI Shader 传额外数据，新手保持 Nothing 即可。

Canvas Scaler

Canvas Scaler 控制 UI 在不同分辨率下怎么缩放。

UI Scale Mode 有三种：

Constant Pixel Size： 固定像素大小。你截图当前是这个。屏幕变大时，UI 不会自动按比例适配。

Scale With Screen Size： 按参考分辨率适配屏幕。正式游戏 UI 最常用，也更推荐新手使用。

Constant Physical Size： 尽量保持真实物理尺寸，比如厘米、英寸。依赖设备 DPI，普通游戏较少用。

新手推荐：

UI Scale Mode = Scale With Screen Size
Reference Resolution = 1920 x 1080

如果是竖屏手游，也可以设：

Reference Resolution = 1080 x 1920

Graphic Raycaster

Graphic Raycaster 负责 UI 点击检测。

按钮、滑块、输入框能被鼠标或手指点到，离不开它。 它通常要配合场景里的 EventSystem 一起工作。

常见选项：

• Ignore Reversed Graphics：忽略背面朝向的 UI 图形，普通 2D UI 一般保持开启。
• Blocking Objects：决定 2D / 3D 物体是否能挡住 UI 点击。
• Blocking Mask：当启用阻挡时，决定哪些 Layer 可以挡住 UI 射线。

如果按钮点不到，优先检查：

Canvas 上有没有 Graphic Raycaster
场景里有没有 EventSystem
Button / Image 的 Raycast Target 是否开启
有没有其他透明 UI 挡在按钮上面

截图里最重要的设置

Render Mode = Screen Space - Overlay
Target Display = Display 2
UI Scale Mode = Constant Pixel Size

其中最容易出问题的是 Target Display = Display 2。 如果你的 Game 视图或实际运行窗口在 Display 1，UI 可能看不到。

普通单屏游戏界面推荐：

Render Mode = Screen Space - Overlay
Target Display = Display 1
UI Scale Mode = Scale With Screen Size
Reference Resolution = 1920 x 1080

一句话总结：

Canvas 管“UI 画在哪里、怎么缩放、怎么被点到”；真正显示内容的是 Canvas 下面的子 UI 元素，比如 Button、Image、TextMeshPro。
